Achterbahn im Angerpark ;-)

http://www.essen-fuer-das-ruhrgebiet.ruhr2010.de/presse-medien/fotos-pk-2009/august-2009/pk-landmarke-angerpark-20082009.html

Gruß, Andreas Walter.

x <= Hier Nagel einschlagen für neuen Monitor!

http://www.essen-fuer-das-ruhrgebiet.ruhr2010.de/no_cache/aktuell/detailseite/article/-392598174e.html?tx_ttnews%5BbackPid%5D=631

Gruß, Andreas Walter.

"Der Rest der Signatur befindet sich aus technischen Gründen auf der Rückseite dieses Postings."

Werksbesuch bei der Firma Kersten Europe, internationaler Spezialist für das dreidimensionale Biegen von Stahl

Während einer Werksbesichtigung bei der Firma Kersten Europe informierten sich die Verantwortlichen im Projekt Landmarke Angerpark gemeinsam mit den Künstlern Heike Mutter und Ulrich Genth über den aktuellen Fertigungsstand der Skulptur „Tiger & Turtle – Magic Mountain“: Mit dabei waren Stadtdirektor Dr. Peter Greulich, Dr. Söke Dinkla, Leiterin des Kulturhauptstadtbüros, und der Bauleiter Andreas Spronk vom Amt für Stadtentwicklung und Projektmanagement, das die Bauherrenschaft des ungewöhnlichen Bauwerks übernommen hat. Begleitet wurden sie von Uwe Gründken und Matthias Strauch von der für den Stahlbau federführenden Firma Montage & Anlagenbau Gründken GmbH und Christoph Otto von den Hüttenwerken Krupp Mannesmann GmbH.

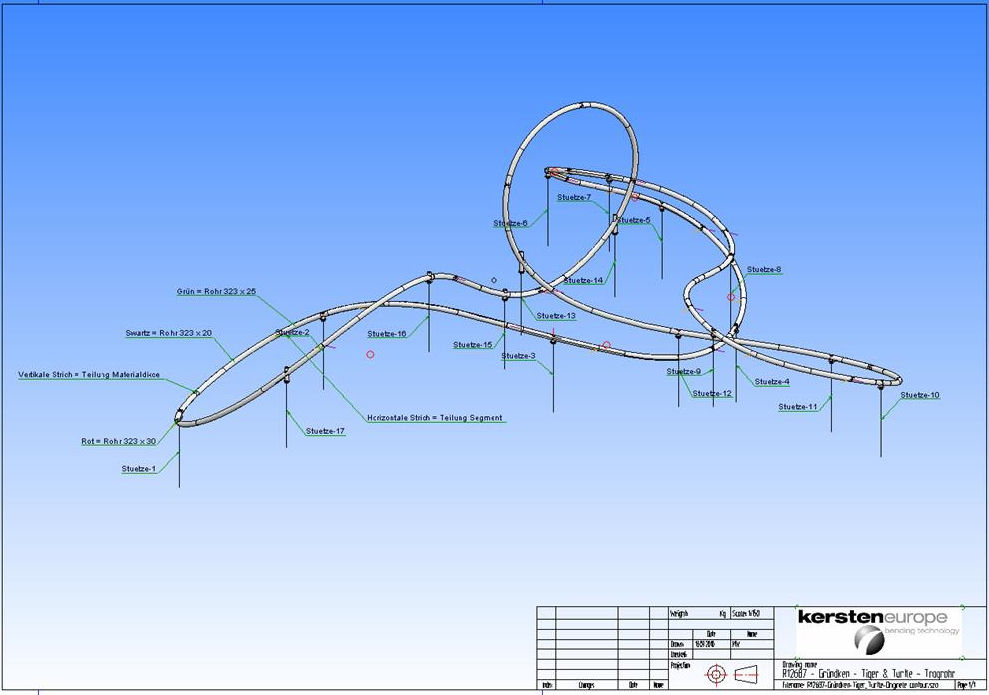

Hans Besseling, Managing Director bei Kersten Europe, erläuterte seinen Gästen das dreidimensionale Biegen, des in Segmente aufgeteilten 200 Meter langen Handlaufs und Hauptrohrs. Tragrohr und Handlauf sind die zwei wesentlichen licht- und formgebenden Elemente der filigranen Konstruktion aus Stahl und Zink.

Vor kurzem erhielt Kersten Europe den prestigeträchtigsten Auftrag in seiner Firmengeschichte: Die Mitarbeit am Burj Dubai / Burj Khalifa, dem höchsten Turm (818 Meter) der Erde. Außerdem bog die Firma 3D-Rohre für den Ferrari Theme Park in Abu Dhabi und die Treppenhauskonstruktionen des Rollercoasters, BMW Take-off in München.

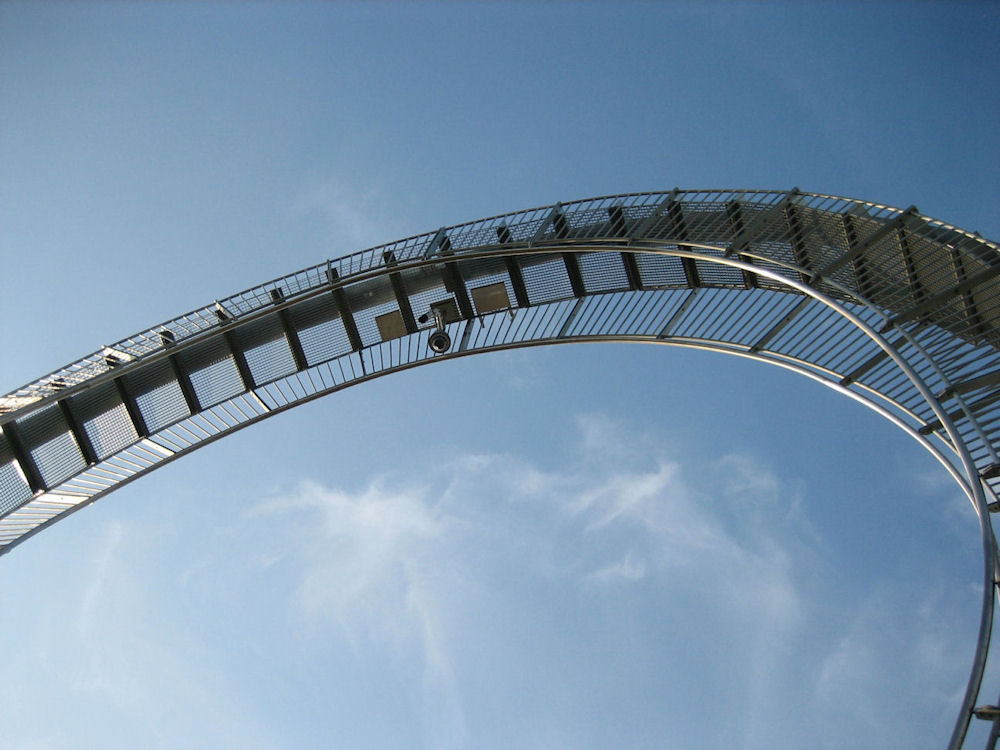

Besonders das Biegen des Handlaufes stellt aufgrund der über die gesamte Länge mitzuführenden Öffnung zum Einbau der 880 LED-Module eine Herausforderung an die Fertigkeit und das Können des ausführenden Biegers dar.

Die international tätige Firma Kersten Europe mit Firmensitz im niederländischen Wanssum ist als Spezialist für 3 D-Biegetechnik marktführend. Sie bringt ihre für das Projekt unerlässliche, fertigungstechnische Kompetenz und Erfahrung ein und trägt somit wesentlich zur erfolgreichen Realisierung bei.

Weitere Fertigungsschritte

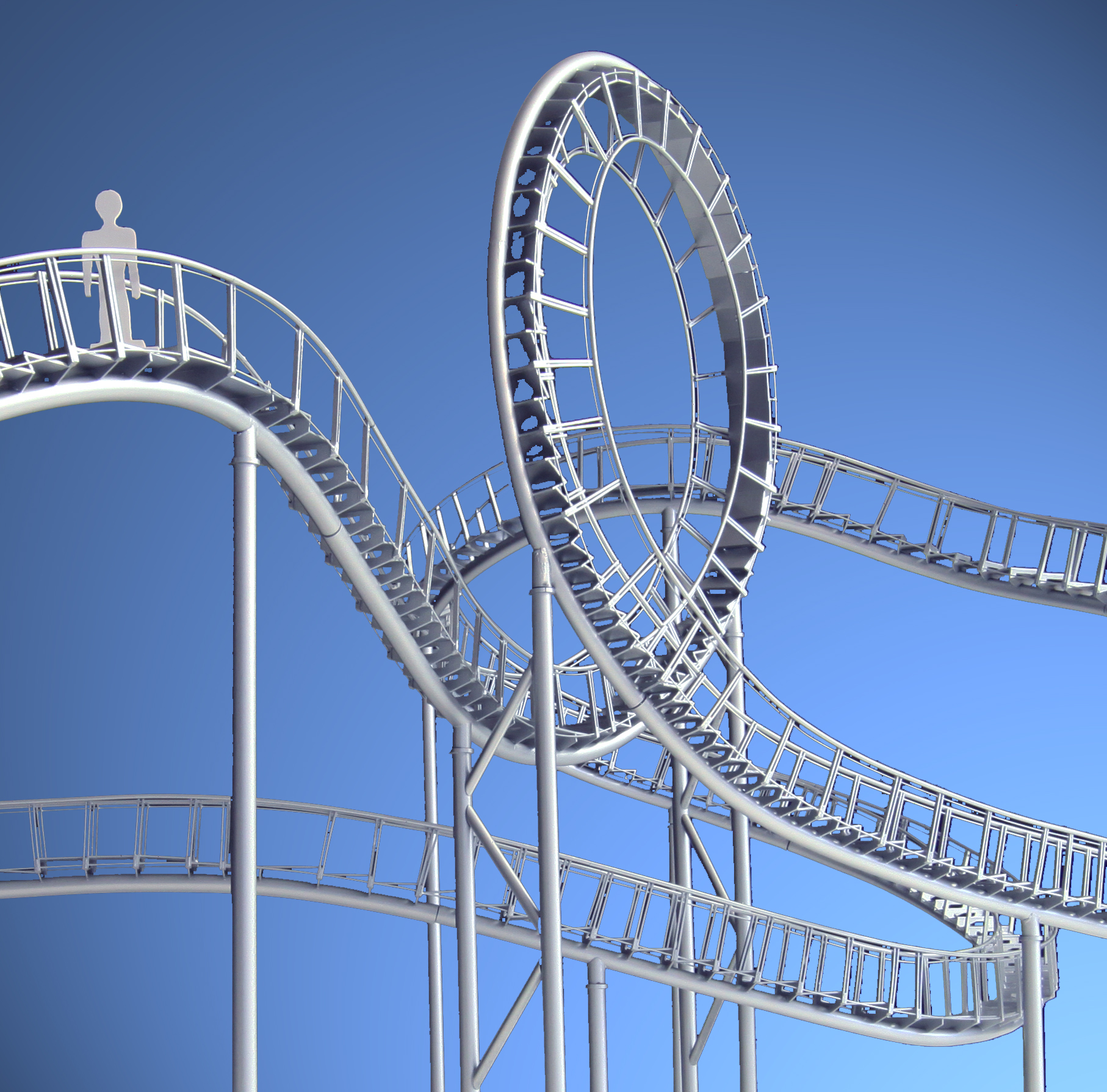

Nach der Vorfertigung von Hauptrohr und Handlauf werden die Einzelteile nach Nottuln, zum Werksstandort der Firma Gründken transportiert. Hier erfolgt die Fertigung, das Zuschneiden und Verschweißen der anderen Bauteile, wie Querträger, Gitterroste und Geländerelemente. Weil kein Bauteil identisch ist, erhält jedes einzelne eine Markierung und Nummerierung entsprechend den Vorgaben des digitalen 3 D-Models.

Bevor die Einzelteile in Duisburg verzinkt und auf der Heinrich-Hildebrand-Höhe in Zusammenarbeit mit der Firma Hüttenwerke Krupp Mannesmann montiert werden können, wird die Passgenauigkeit mehrmals überprüft.

(Quelle: PM Kulturhauptstadtbüro Duisburg RUHR.2010, 22.11.2010)

Gruß, Andreas Walter.

Willkommen bei Heiden-TV: Es gibt keinen Gott, es gibt keinen Gott...

>Mit dabei waren Stadtdirektor Dr. Peter Greulich, (...)

... und leider war auch der alte Seppelpeter mit am Start, der das "Kunst"-Projekt leicht dispektierlich mit dem Wort "Pförds!" abkanzelte.

Deshalb ist auch die Förderung durch den Hauptsponsor, der Bamberger Brauerei Seppelpeter, die sich vom Sponsoring der begehbaren Skulptur den entscheidenden Schritt auf den Biermarkt des Ruhrgebietes versprach, Schnee von gestern. Der über alles regierende Seniorchef hatte gesprochen.

"Schade" bemerkte Peter "Pitschi" Greulich, der sich nun wieder mehr im Bastelbären engagieren will.

>>Mit dabei waren Stadtdirektor Dr. Peter Greulich, (...)
>
>... und leider war auch der alte Seppelpeter mit am Start, der das "Kunst"-Projekt
>leicht dispektierlich mit dem Wort "Pförds!" abkanzelte.
>
>Deshalb ist auch die Förderung durch den Hauptsponsor, der Bamberger Brauerei
>Seppelpeter, die sich vom Sponsoring der begehbaren Skulptur den entscheidenden Schritt
>auf den Biermarkt des Ruhrgebietes versprach, Schnee von gestern. Der über alles
>regierende Seniorchef hatte gesprochen.
>
>"Schade" bemerkte Peter "Pitschi" Greulich, der sich nun wieder mehr im Bastelbären
>engagieren will.

Naja, solange er jetzt nicht versucht in Buenos Aires für die Gastwirtschaft "Der Gemütlichkeit" ein ähnliches Projekt zu starten ist ja alles gut.

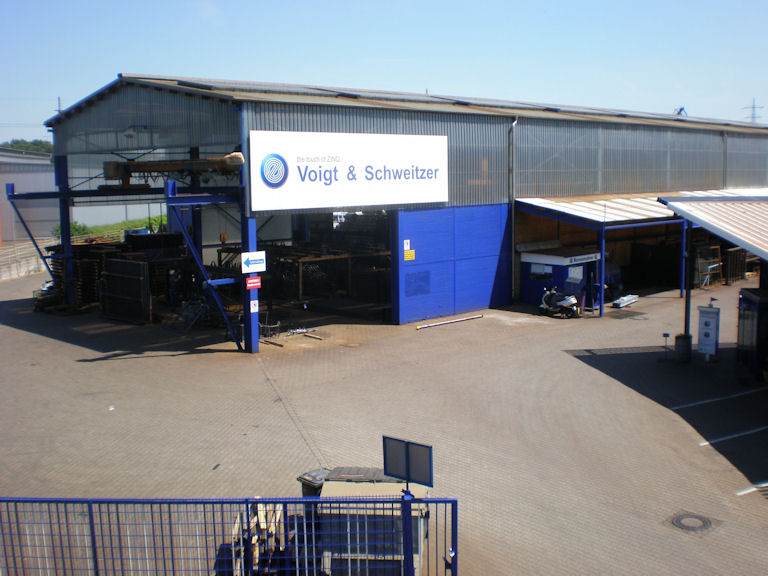

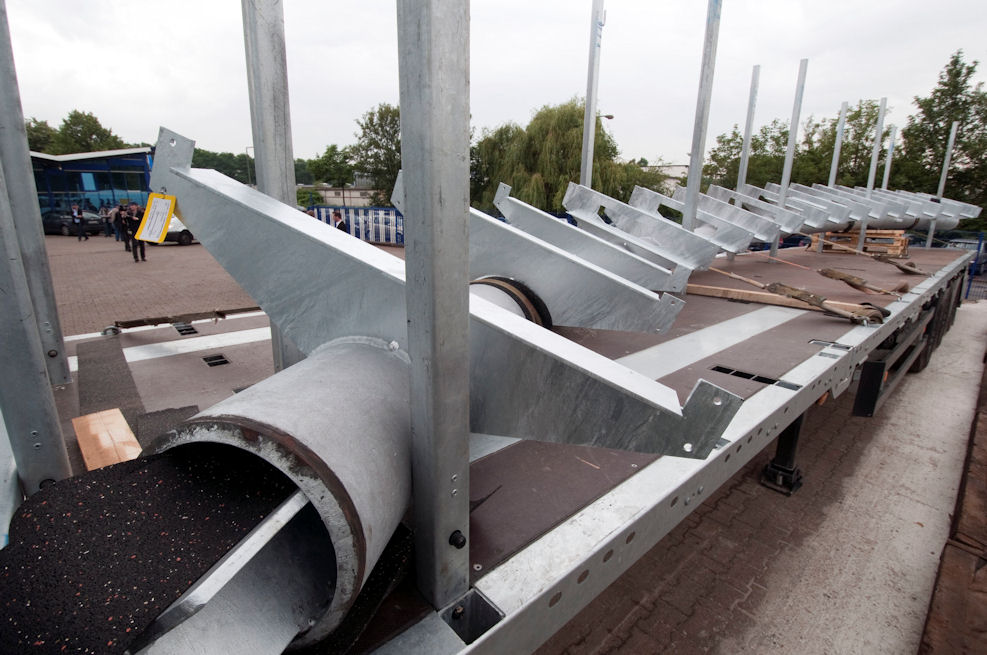

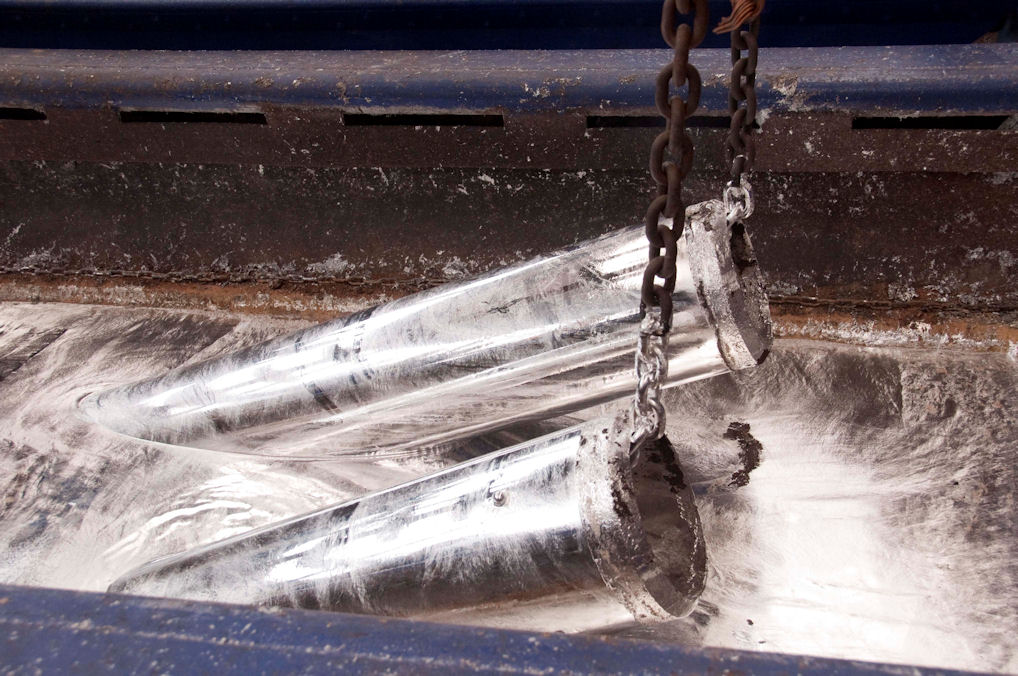

Zurzeit werden die Bauteile der Großskulptur „Tiger & Turtle“, die im Duisburger Süden auf der Heinrich-Hildebrand-Höhe entsteht, verzinkt. Die Firma Voigt & Schweitzer GmbH & Co. KG zeigte bei der Werksbesichtigung am Duisburger Standort, wie Bausegmente der Großskulptur verzinkt und durch thermisches Spritzen an den notwendigen Schweißstößen nachverzinkt werden. Einzelne Teile der Skulptur werden in ein Becken mit flüssigem Zink getaucht und bekommen so die metallisch schimmernde Hülle, dessen Material auf den ehemaligen Standort der Zinkproduktion verweist.

Die Duisburger Firmen Grillo-Werke AG und Häuser & Co. GmbH führen das Verzinken durch Drahtflammspritzen an einem Musterstützenkopf vor. Dabei wird Zinkdraht in einer Brenngas-Sauerstoff-Flamme aufgeschmolzen und mittels Druckluft auf die Oberfläche des zu beschichtenden Werkstückes gespritzt. In der Regel benutzt man dieses Verfahren für Bauteile, die auf Grund ihrer Größe nicht in ein Verzinkungsbad passen oder thermisch nicht belastet werden dürfen sowie für die Nachverzinkung von feuerverzinkten Bauteilen. Die extrem haltbare Feuerverzinkung sorgt für eine hohe mechanische und korrosive Beständigkeit und Langlebigkeit der Skulptur.

Die Skulptur wird als Weiterentwicklung des 2008 eröffneten Landschaftsbauwerks „Angerpark“ durch das Land Nordrhein-Westfalen und die Europäische Union im Rahmen des Ökologieprogramms im Emscher-Lippe-Raum (ÖPEL) gefördert und aus Landesmitteln der Kulturhauptstadt Europas RUHR.2010 mit Unterstützung privater Förderer, wie Hüttenwerke Krupp Mannesmann GmbH (HKM) im Verbund mit Vallourec & Mannesmann Tubes und der Sparkasse Duisburg sowie der Stadtwerke Duisburg AG finanziert. Außerdem wird der Bauprozess von den Firmen Grillo-Werke AG und Häuser & Co GmbH aus Duisburg, Voigt & Schweitzer GmbH & Co. KG und GSI – Gesellschaft für Schweißtechnik International mbH Niederlassung SLV Duisburg ermöglicht.







Gruß, Andreas Walter.

Willkommen bei Heiden-TV: Es gibt keinen Gott, es gibt keinen Gott...

Vom 22. Juli bis 13. August 2011 präsentiert die Stadt Duisburg das Kulturhauptstadt-projekt Landmarke Angerpark „Tiger & Turtle – Magic Mountain“ im FORUM Duisburg.

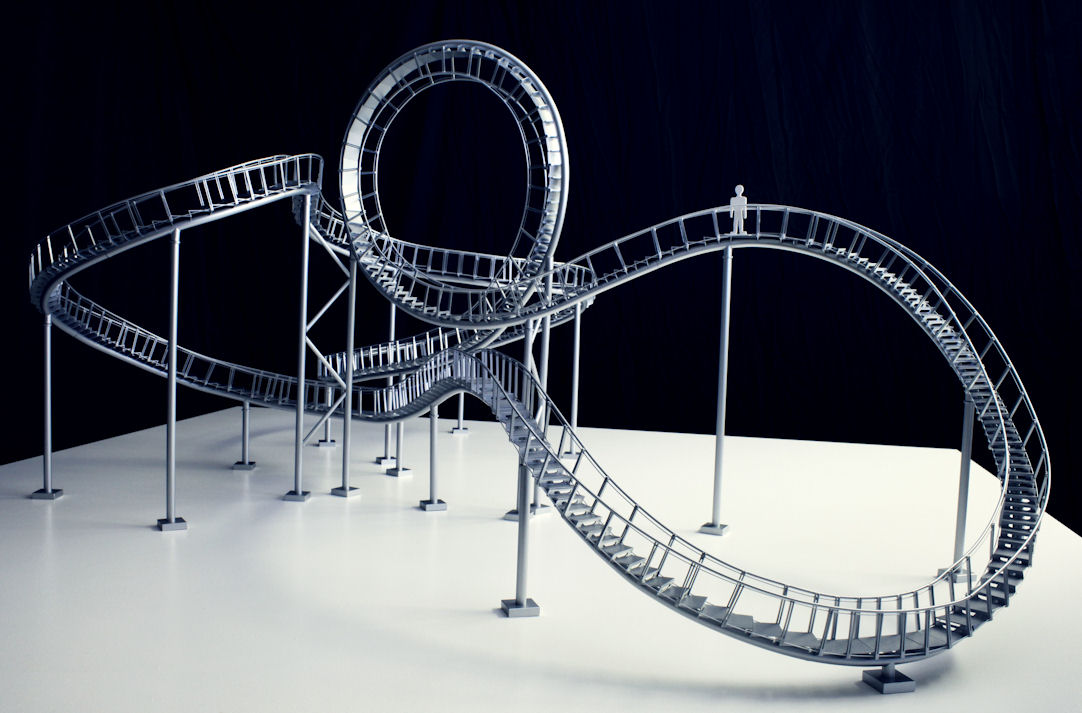

Zu sehen ist das Modell der Großskulptur im Maßstab 1:33 sowie Bilder und Informationen zur Entstehung, dem Wettbewerb und Bauprozess der sogenannten „Achterbahn“.
Präsentiert wird das Modell im 1. Obergeschoss, vor Saturn.

Kostenlose Führungen:

Kuratorenführung mit Dr. Söke Dinkla, Leiterin des Kulturhauptstadtbüros Duisburg:
Samstag, 30. Juli 2011, ab 14 Uhr sowie
mit Nina Hülsmeier, Mitarbeiterin des Kulturhauptstadtbüros Duisburg:
Donnerstag, 4. August 2011, ab 14 Uhr
Samstag, 6. August 2011, ab 10 Uhr

Führungen zum Bauprozess und Fertigung des Modells mit Carola Kemme, Projektkoordinatorin, Amt für Stadtplanung und Projektmanagement:
Donnerstag, 28. Juli 2011, ab 12 Uhr
Donnerstag, 11. August 2011, ab 12 Uhr
Samstag, 13. August 2011, ab 10 Uhr





Gruß, Andreas Walter.

Willkommen bei Heiden-TV: Es gibt keinen Gott, es gibt keinen Gott...

Letzte Bearbeitung am 14-Sep-11 um 07:23 Uhr ()

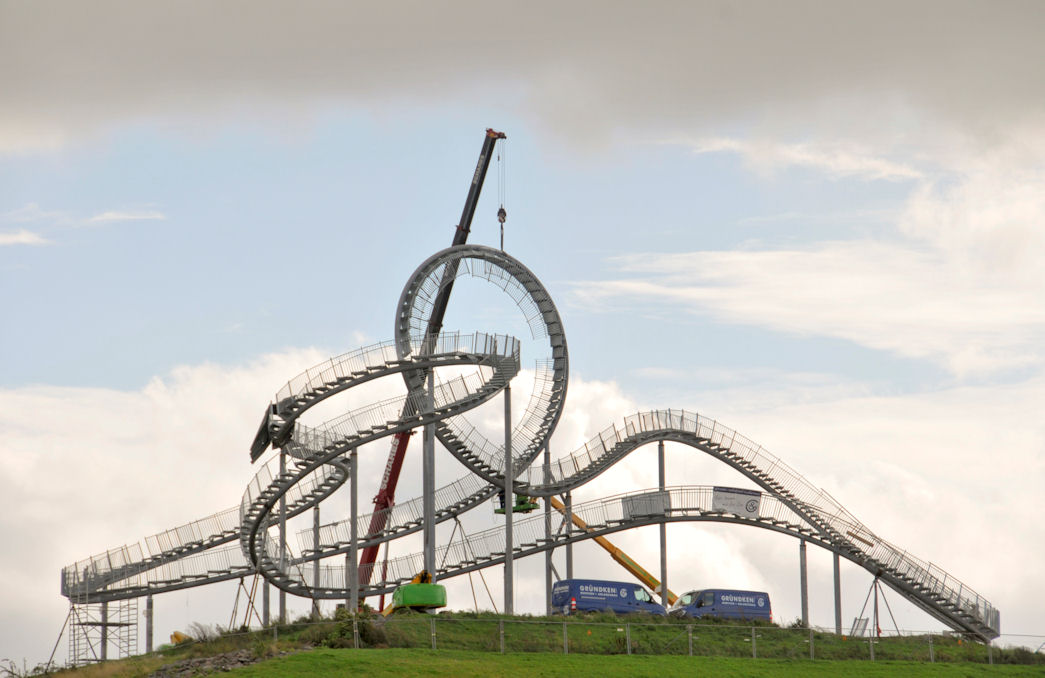

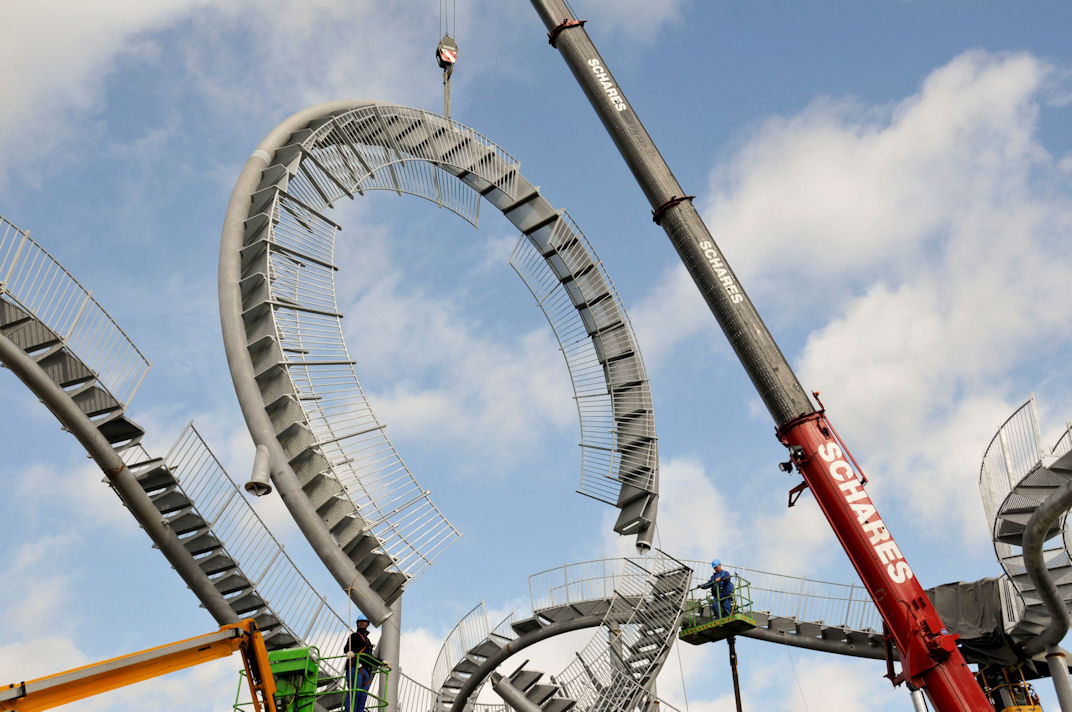

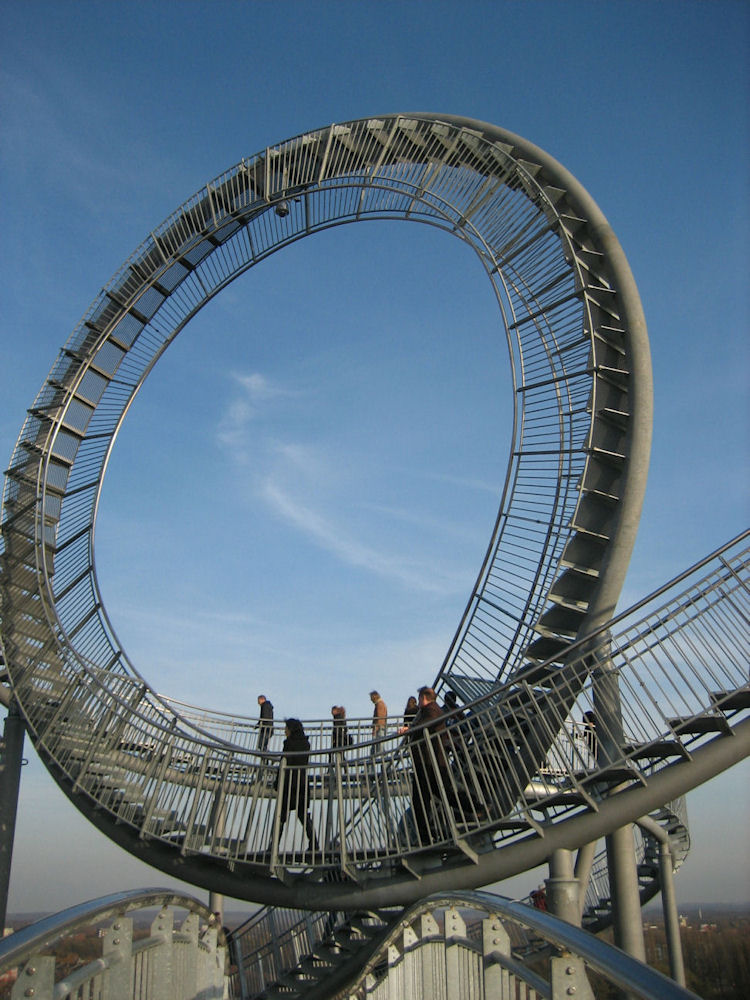

Gestern wurde der letzte "Baustein" eingesetzt - der Looping.

Jetzt geht es an die letzten Schweißarbeiten, die Nachverzinkung, die Endmontage von Gitterrosten, Geländerteilen und Handläufen inklusive LED-Beleuchtung, der Aus- und Einbau der Zugangsanlage sowie die Grüngestaltung der Plateaufläche.

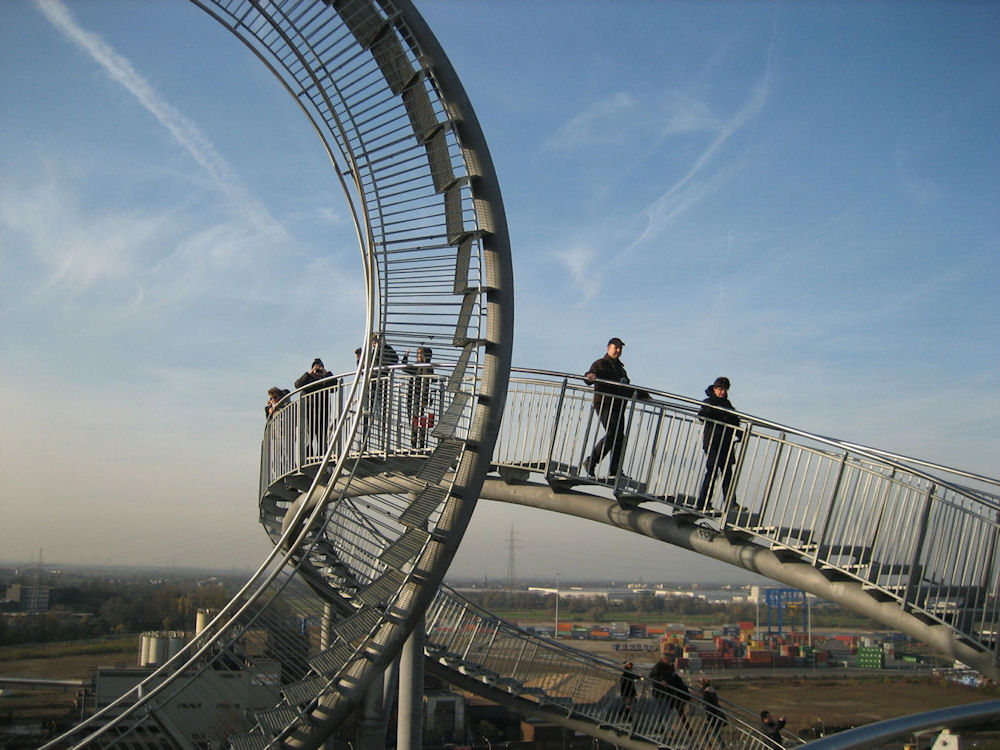

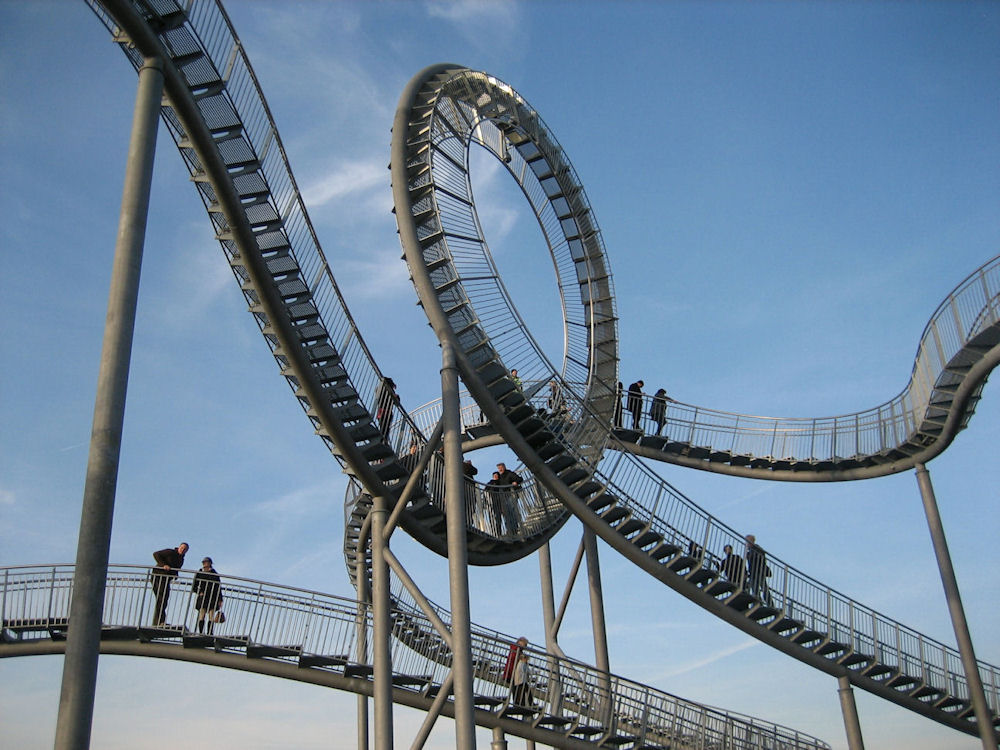

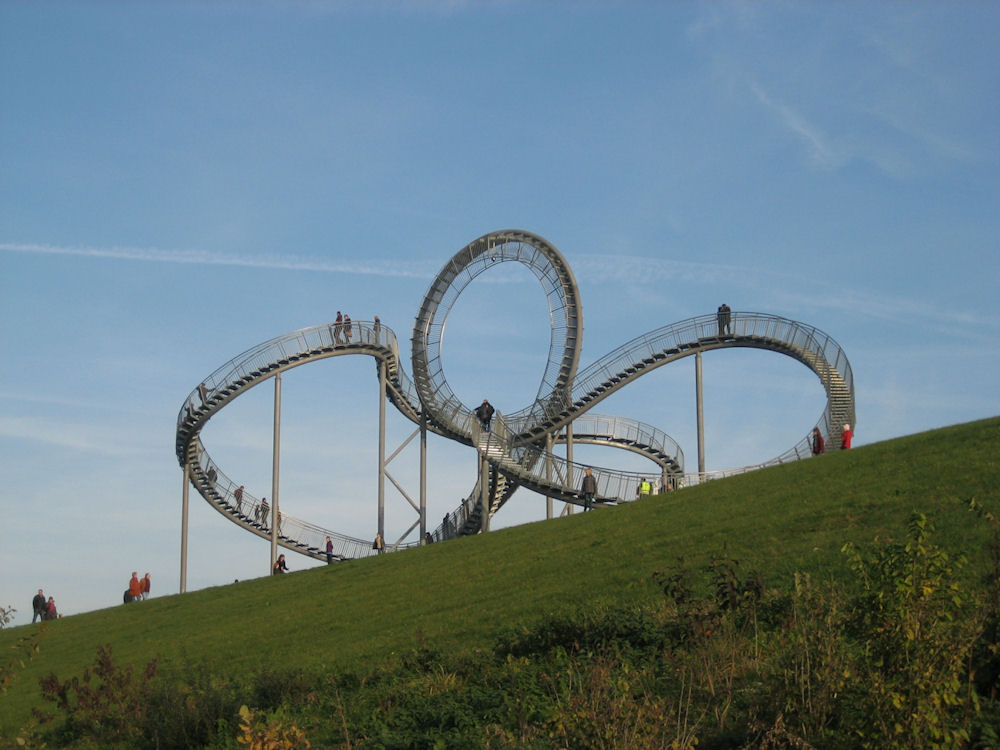

Die Eröffnungsfeier findet am 12. November 2011, um 17 Uhr, an der Heinrich Hildebrand Höhe statt. Ab dem 13. November 2011 ist die Landmarke Angerpark für alle zugänglich.





Gruß, Andreas Walter.

Willkommen bei Heiden-TV: Es gibt keinen Gott, es gibt keinen Gott...

Und, wurden die Züge schon gesichtet?

Einfach die letzten 3 Worte in der Überschrift vergessen...
